双 Internet 连接

双 Internet 连接也称为双 WAN 或冗余 Internet 连接，指 FortiGate 通过两个接口连接 Internet。当前更常见的实现方式是 SD-WAN；本章介绍的是不使用 SD-WAN 的传统双 WAN 方案，主要依赖静态路由、策略路由和 Link Monitor。

典型用途包括：

  • 链路冗余：主接口故障后，备用接口自动接管 Internet 出口。
  • 负载分担：将部分流量引导到第二条链路，提高整体吞吐。
  • 同时实现链路冗余和部分流量分担。

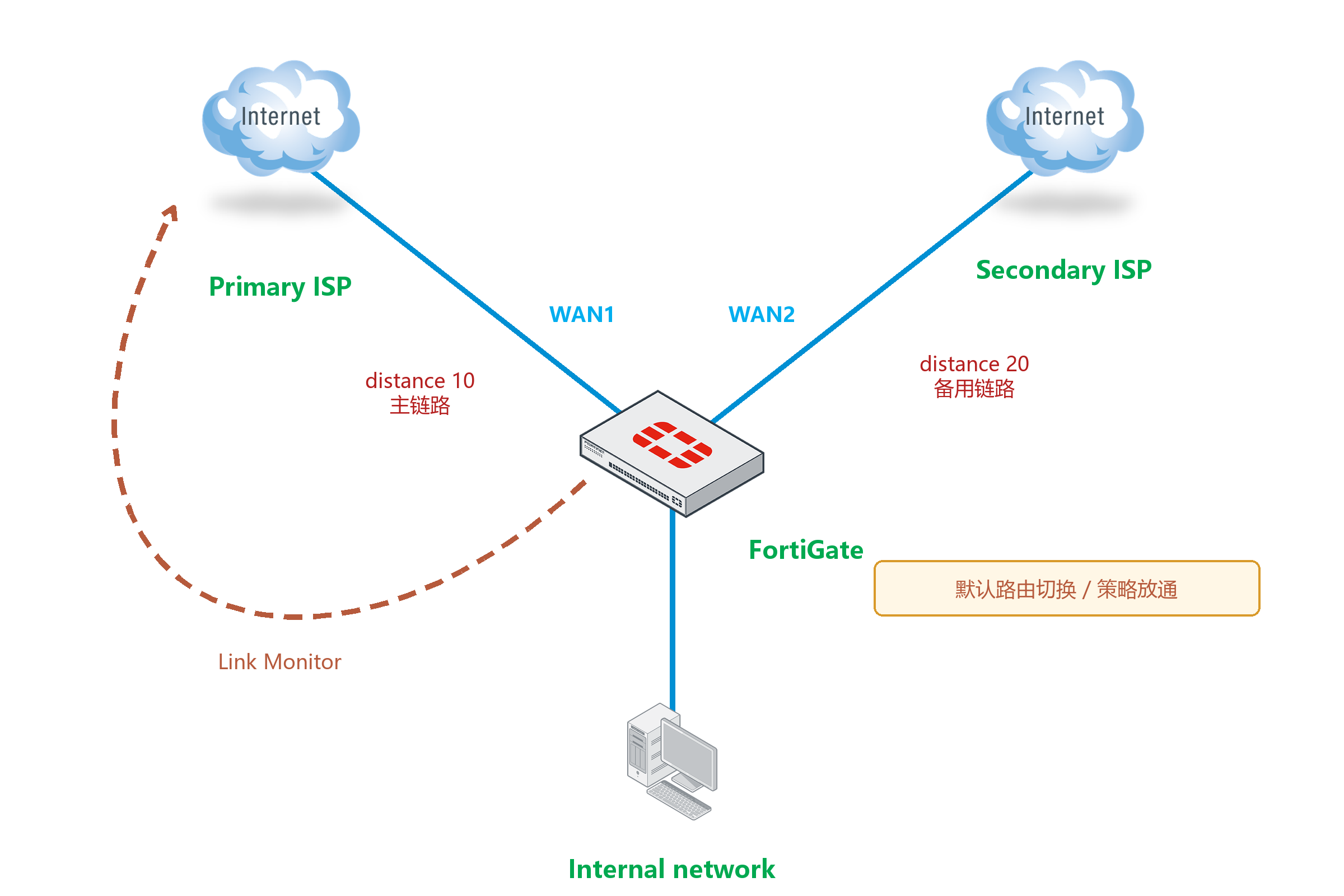

双 Internet 连接拓扑

场景一：链路冗余，不做负载分担

链路冗余用于在主 Internet 接口不可用时，自动切换到备用接口。在此场景中，wan1 和 wan2 分别连接不同 ISP，wan1 是主链路，wan2 是备用链路。

需要配置以下内容：

  • Link Monitor：检测 wan1 的远端网关或服务器是否可达。
  • 路由：为两个接口分别配置默认路由，通过不同 distance 选择主备。
  • 安全策略：为主备出口都配置允许内网访问 Internet 的策略。

Link Monitor 会按固定间隔探测指定网关或服务器。当探测失败时，FortiGate 将对应接口标记为不可用，并触发路由切换。

interval 决定探测间隔，failtime 决定连续丢失多少次探测后判定失败。较小的 interval 和 failtime 可以加快故障检测，但也会增加探测流量和状态变化敏感度。

IPv4 Link Monitor 配置示例：

config system link-monitor
    edit <link-monitor-name>
        set addr-mode ipv4
        set srcintf <interface-name>
        set server <server-IP-address>
        set protocol {ping tcp-echo udp-echo http twamp}
        set gateway-ip <gateway-IP-address>
        set interval <seconds>
        set failtime <retry-attempts>
        set recoverytime <number-of-successful-responses>
        set status enable
    next
end

路由

两个 Internet 接口都需要配置默认路由。常见主备选择方式有两种：

  • 两条默认路由使用不同 distance，distance 较小的路由优先进入路由表。
  • 两条默认路由使用相同 distance，但通过 priority 区分优先级，priority 值较小的路由优先。

以下示例使用不同 distance 实现主备路由。

config router static
    edit 1
        set dst 0.0.0.0 0.0.0.0
        set device "wan1"
        set gateway <wan1_gateway>
        set distance 10
    next
    edit 2
        set dst 0.0.0.0 0.0.0.0
        set device "wan2"
        set gateway <wan2_gateway>
        set distance 20
    next
end

相关信息

备用 WAN 的入站访问可能会被反向路径检查影响。FortiGate 会根据路由表检查回程接口，如果当前路由表无法让回包从相同接口返回，入站流量可能被丢弃。

安全策略

需要为 wan1 和 wan2 分别配置放通内网访问 Internet 的安全策略，确保主链路故障切换到备用链路后，普通业务仍能通过备用链路转发。

场景二：负载分担，不做链路冗余

如果只需要把部分流量固定引导到第二条 WAN，而不要求网关不可达时自动切换，可以使用策略路由实现负载分担。

常见方式包括：

  • 主路由使用较低 distance，部分流量通过策略路由转发到备用接口。
  • 两条路由使用相同 distance、不同 priority，部分流量通过策略路由转发到备用接口。
  • 两条路由使用相同 distance 和 priority，通过 ECMP 分担流量。

在不配置 Link Monitor 的情况下，需要注意以下行为：

  • 远端网关不可达但本地 WAN 接口仍为 Up 时，FortiGate 仍可能继续把流量送往主 WAN，导致业务中断。
  • 本地 WAN 接口物理 Down 时，FortiGate 会移除该接口相关路由，备用路由可以接管。

策略路由示例：

config router policy
    edit 1
        set input-device "internal"
        set srcaddr "Laptops"
        set gateway <wan2_gateway>
        set output-device "wan2"
    next
end

此场景不需要把所有 internal 到 wan1 的策略复制到 wan2，只需要为会被策略路由引导到 wan2 的流量配置对应安全策略。

场景三：链路冗余和负载分担同时使用

此场景中，两条 WAN 链路都可用于转发 Internet 流量，但主 WAN 优先级更高。当任一链路故障时，FortiGate 将继续通过另一条可用链路转发。

需要分别为主 WAN 和备用 WAN 配置 Link Monitor。任一链路探测失败时，FortiGate 移除对应路由，使流量重新选择仍可用的出口。

路由

两条默认路由使用相同 distance，通过 priority 控制主备偏好。

config router static
    edit 1
        set dst 0.0.0.0 0.0.0.0
        set device "wan1"
        set gateway <wan1_gateway>
        set distance 10
        set priority 1
    next
    edit 2
        set dst 0.0.0.0 0.0.0.0
        set device "wan2"
        set gateway <wan2_gateway>
        set distance 10
        set priority 10
    next
end

策略路由

策略路由配置与“负载分担，不做链路冗余”场景类似，但建议不要在策略路由中指定网关。策略路由命中后，如果未指定网关，FortiGate 会继续查询路由表获取下一跳。当备用 WAN 故障且对应路由被 Link Monitor 移除时，该策略路由会被绕过，流量仍可通过主 WAN 转发。

安全策略

需要为两个 WAN 出口配置对应安全策略，确保任一链路故障后，业务切换到另一条链路时仍被策略允许。
