ICMP Redirect

2026/9/7策略与对象7.X.X大约 7 分钟

ICMP Redirect

当 FortiGate 收到数据包后，路由查询结果要求数据包从同一接口转发，并且源主机与下一跳位于同一网段时，FortiGate 可以向源主机发送 ICMP Redirect。该报文通知源主机改用更直接的下一跳，避免后续流量继续绕行 FortiGate。

ICMP Redirect 不只对 Ping 生效。TCP 等 IPv4 流量满足条件时，也可以触发 ICMP Type 5 报文。

重要

  • 从 FortiOS 7.4.10、7.6.5 和 8.0.0 开始，allow-traffic-redirect 和 ipv6-allow-traffic-redirect 的默认值变为 disable。设备升级到这些版本或之后版本时，这两个参数也会被设置为 disable。因此升级前后的同接口转发和策略匹配行为可能不同。
  • 不同源网段和 FortiOS 版本下的完整行为矩阵，请参考“策略与对象 → 同一接口进出的三层转发”章节。

网络拓扑

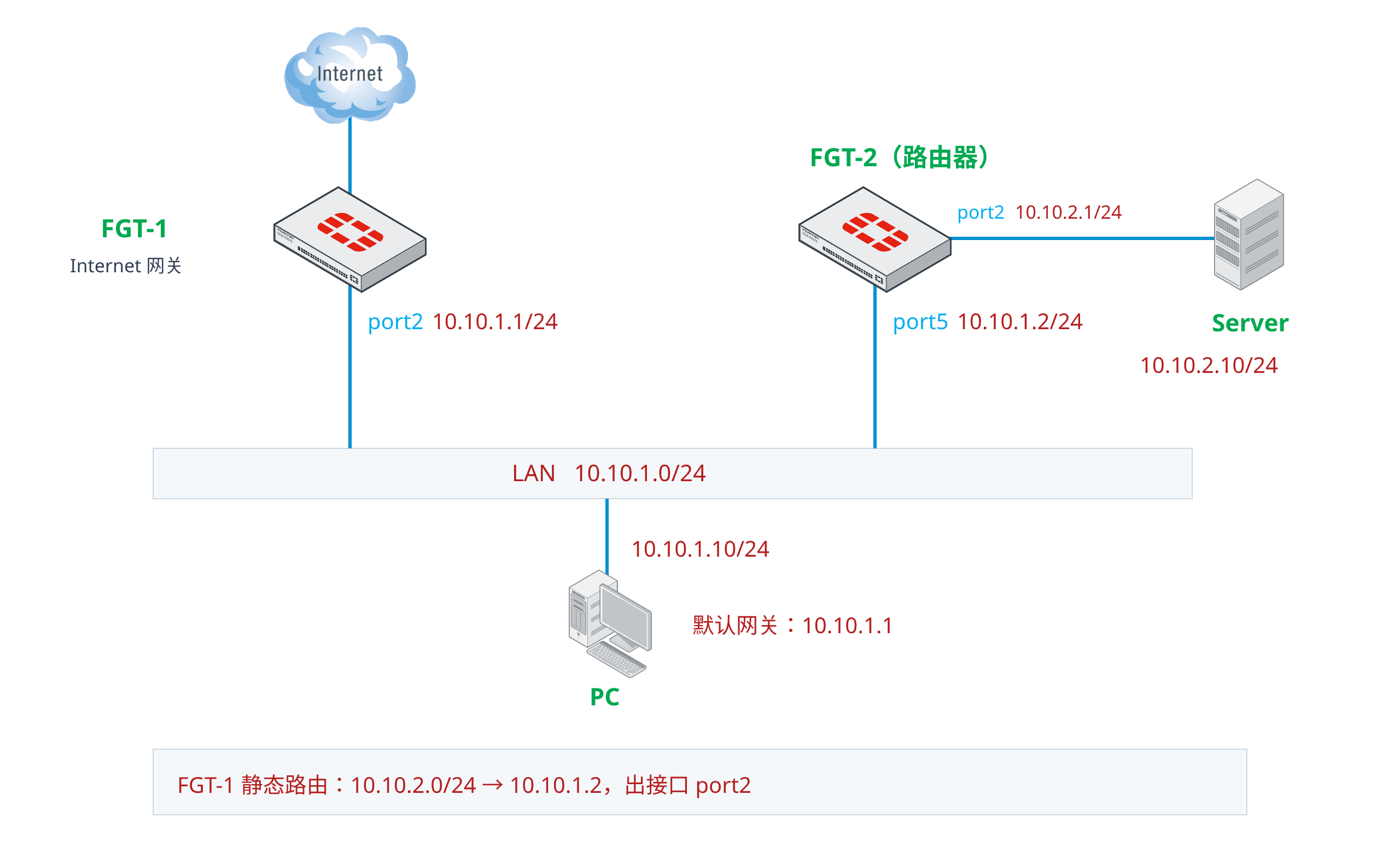

ICMP Redirect 测试拓扑

  • FGT-1 是网段 10.10.1.0/24 的 Internet 网关，port2 地址为 10.10.1.1/24。

  • PC 地址为 10.10.1.10/24，默认网关为 FGT-1 的 10.10.1.1。

  • FGT-2 是网段 10.10.2.0/24 的路由器，连接 LAN 的 port5 地址为 10.10.1.2/24，连接 Server 网段的 port2 地址为 10.10.2.1/24。

  • Server 地址为 10.10.2.10/24，默认网关为 FGT-2 的 10.10.2.1。

  • FGT-1 上存在去往 10.10.2.0/24 的静态路由，下一跳为 FGT-2 的 10.10.1.2，出接口仍为 port2：

    S       10.10.2.0/24 [10/0] via 10.10.1.2, port2, [1/0]

  • PC 使用 FGT-1 作为默认网关，因此第一次访问 Server 时，数据包先到达 FGT-1。FGT-1 查找路由后发现数据包需要继续从 port2 发往 FGT-2，这就形成了策略与对象 → 同一接口进出的三层转发中介绍的转发场景。

开启 ICMP Redirect

ICMP 流量

PC 第一次 Ping Server 时，数据包的处理过程如下：

  1. ICMP Echo Request 从 PC 进入 FGT-1 的 port2。

  2. FGT-1 按路由将原始 Echo Request 从 port2 转发给 FGT-2。

  3. FGT-1 同时向 PC 发送 ICMP Type 5，通知 PC 将 10.10.1.2 作为去往 Server 的新下一跳。

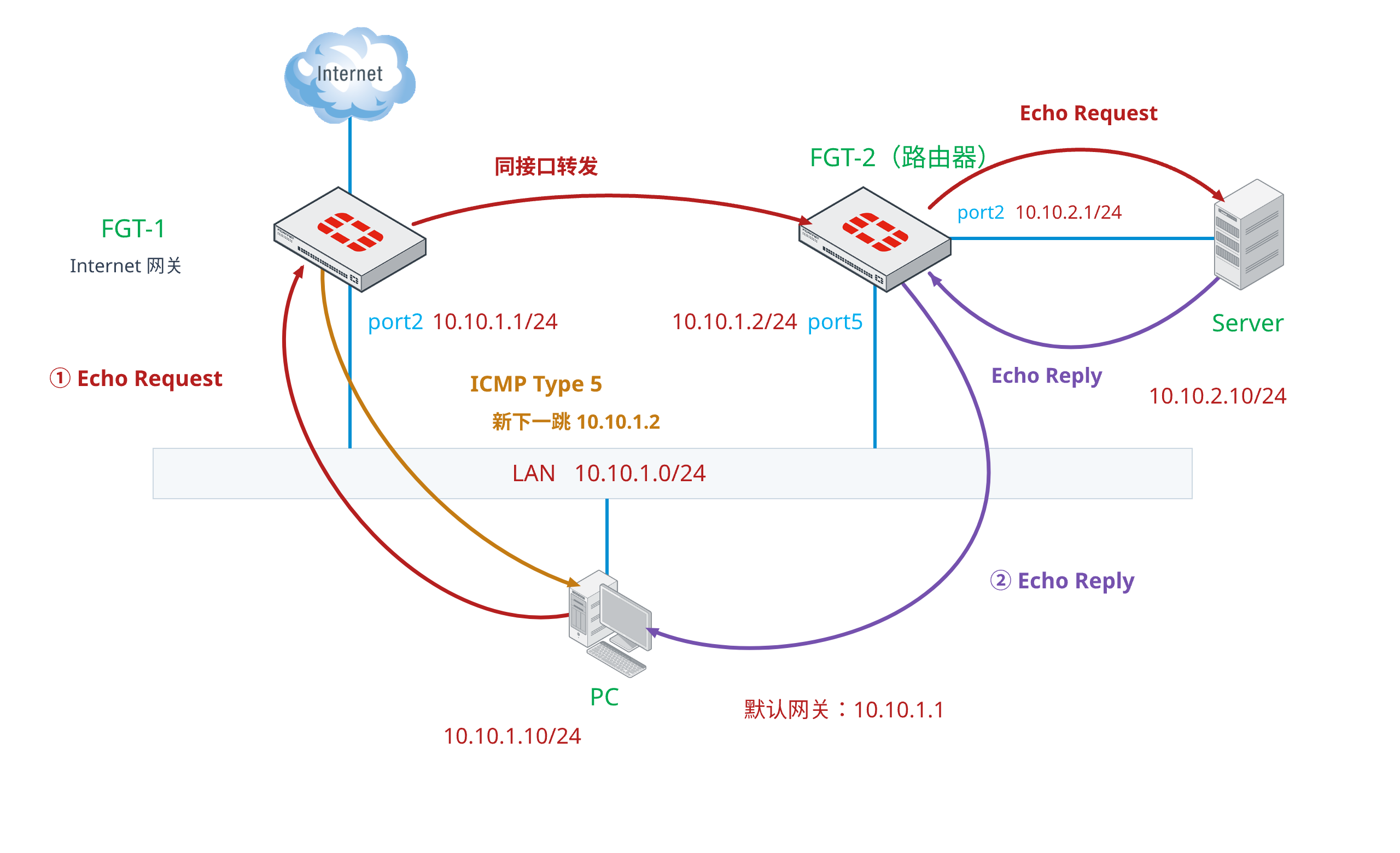

    首次 ICMP 请求经过 FGT-1 和 FGT-2

  4. 在 FGT-1 上抓取 PC 的 ICMP 流量：

    FGT-1 # diagnose sniffer packet any 'host 10.10.1.10 and icmp' 4 0
Using Original Sniffing Mode
interfaces=[any]
filters=[host 10.10.1.10 and icmp]
11.888385 port2 in 10.10.1.10 -> 10.10.2.10: icmp: echo request
11.888469 port2 out 10.10.1.1 -> 10.10.1.10: icmp: type-#5
11.889242 port2 out 10.10.1.10 -> 10.10.2.10: icmp: echo request
    • 第一行是 PC 发给 FGT-1 的 Echo Request。
    • 第二行是 FGT-1 发给 PC 的 ICMP Redirect。
    • 第三行是 FGT-1 按路由转发给 FGT-2 的原始 Echo Request。

  5. 在 Wireshark 中展开 ICMP Redirect，可以看到报文类型为 Type 5，Code 为 Redirect for host，Gateway Address 为 FGT-2 的 10.10.1.2。

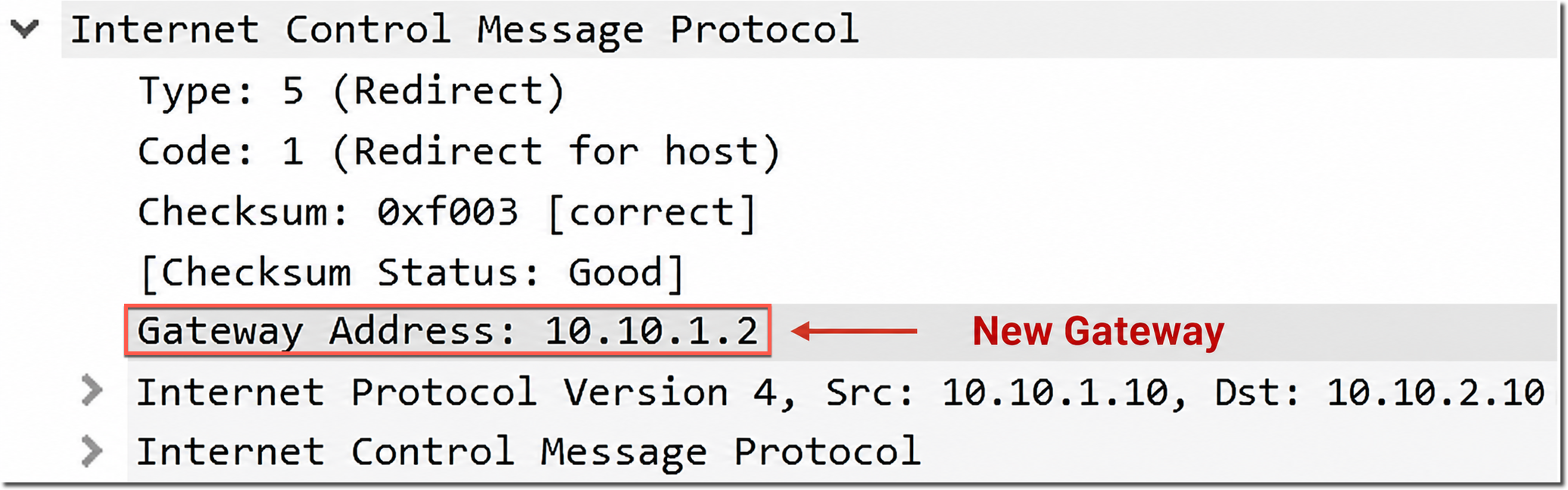

    TCP 3389 触发的 ICMP Redirect（地址替换示意图）

  6. 如果 PC 接受该 Redirect，后续去往 Server 的流量会直接发给 FGT-2。此时 FGT-1 不再收到 PC 的后续 Echo Request。

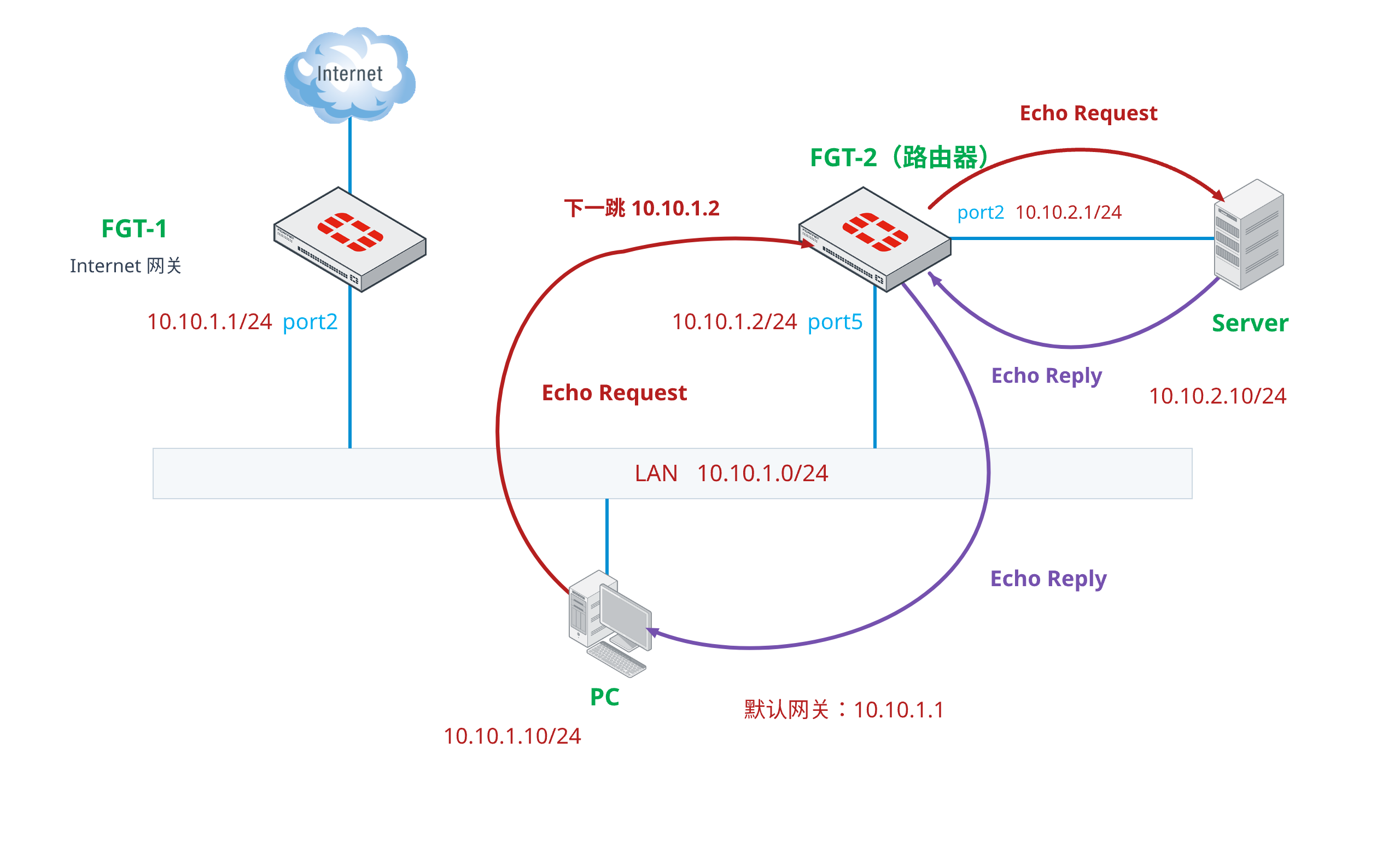

    客户端接受 Redirect 后直接访问 FGT-2

    相关信息

    ICMP Redirect 只提供下一跳建议。PC 是否接受该报文、是否生成 Redirect 路由缓存以及缓存持续时间，取决于客户端操作系统和本地安全策略。

TCP 流量

ICMP Redirect 也可以由 TCP 流量触发。例如：PC 使用 RDP 访问 Server 时，第一个 TCP SYN 报文先经过 FGT-1，FGT-1 随后向 PC 发送 ICMP Redirect。

  1. Redirect 报文中包含触发通知的原始 IP 头部和部分原始 TCP 报文。下图中的 Gateway Address 为 10.10.1.2，内嵌的原始 TCP 目的端口为 3389。

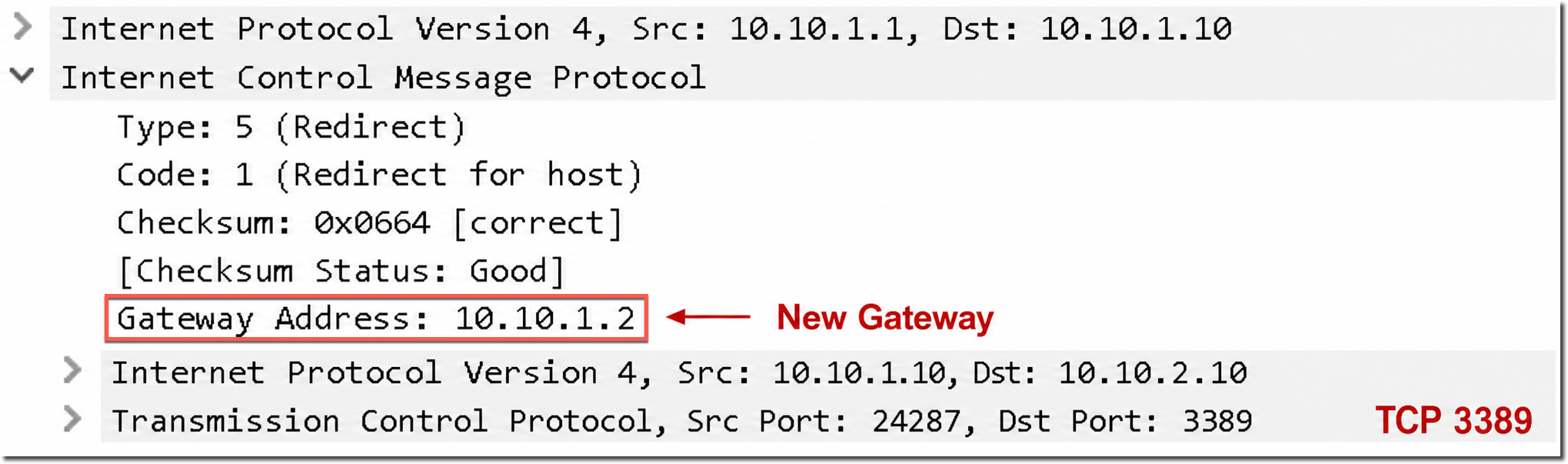

    ICMP Redirect 中的新网关地址（地址替换示意图）

  2. 当 allow-traffic-redirect enable 时，符合条件的同接口流量不需要防火墙策略放通。Debug Flow 中可以看到 FGT-1 为 TCP SYN 查询到同接口下一跳，但没有出现防火墙策略匹配信息：

    FGT-1 # id=20085 trace_id=41 func=print_pkt_detail line=5867 msg="vd-root:0 received a packet(proto=6, 10.10.1.10:25281->10.10.2.10:3389) tun_id=0.0.0.0 from port2. flag [S], seq 1392901862, ack 0, win 64240"
id=20085 trace_id=41 func=init_ip_session_common line=6046 msg="allocate a new session-000722ab, tun_id=0.0.0.0"
id=20085 trace_id=41 func=vf_ip_route_input_common line=2611 msg="find a route: flag=05000000 gw-10.10.1.2 via port2"

  3. 该输出可以确认路由查询结果的下一跳和出接口。是否需要策略、是否生成流量日志以及不同版本的处理差异，还需要结合 allow-traffic-redirect 的实际值判断。

相关配置

  • ICMP Redirect 的发送、接收和同接口转发由不同参数控制：

    参数配置位置作用
    icmp-send-redirectconfig system interface控制 FortiGate 是否从该接口发送 ICMP Redirect
    icmp-accept-redirectconfig system interface控制 FortiGate 是否接受从该接口收到的 ICMP Redirect
    allow-traffic-redirectconfig system global控制 IPv4 同接口转发是否必须匹配防火墙策略
    ipv6-allow-traffic-redirectconfig system global控制 IPv6 同接口转发是否必须匹配防火墙策略

  • 接口级发送和接收参数相互独立。例如只需要阻止 FortiGate 向 PC 发送 Redirect 时，可以关闭 icmp-send-redirect，不需要同时关闭 icmp-accept-redirect。

    config system interface
    edit "port2"
        set icmp-send-redirect enable
        set icmp-accept-redirect enable
    next
end

相关信息

不同源网段和 FortiOS 版本下icmp-accept-redirect的完整行为矩阵，请参考“策略与对象 → 同一接口进出的三层转发”章节。

关闭 ICMP Redirect

  1. 在 FGT-1 上关闭 ICMP Redirect 的发送和接收，并要求同接口流量匹配防火墙策略：

    config system interface
    edit "port2"
        set icmp-send-redirect disable
        set icmp-accept-redirect disable
    next
end

config system global
    set allow-traffic-redirect disable
end

  2. 此时 FGT-1 不再向 PC 发送 ICMP Type 5。PC 会继续将去往 Server 的流量发给默认网关 FGT-1，FGT-1 则按路由继续从 port2 转发给 FGT-2。

  3. allow-traffic-redirect disable 会要求该流量匹配入接口和出接口均为 port2 的防火墙策略。Debug Flow 中的 Allowed by Policy-1 表示示例流量已经通过策略 1：

    FGT-1 # id=20085 trace_id=51 func=print_pkt_detail line=5867 msg="vd-root:0 received a packet(proto=1, 10.10.1.10:1->10.10.2.10:2048) tun_id=0.0.0.0 from port2. type=8, code=0, id=1, seq=564."
id=20085 trace_id=51 func=init_ip_session_common line=6046 msg="allocate a new session-000732eb, tun_id=0.0.0.0"
id=20085 trace_id=51 func=vf_ip_route_input_common line=2611 msg="find a route: flag=04000000 gw-10.10.1.2 via port2"
id=20085 trace_id=51 func=fw_forward_handler line=881 msg="Allowed by Policy-1:"

  4. 关闭 Redirect 后的 Sniffer 结果中，每个 Echo Request 都会从 port2 进入并再次从 port2 发出，不再出现 icmp: type-#5：

    FGT-1 # diagnose sniffer packet any 'host 10.10.1.10 and icmp' 4 0
Using Original Sniffing Mode
interfaces=[any]
filters=[host 10.10.1.10 and icmp]
4.753352 port2 in 10.10.1.10 -> 10.10.2.10: icmp: echo request
4.754127 port2 out 10.10.1.10 -> 10.10.2.10: icmp: echo request
5.767577 port2 in 10.10.1.10 -> 10.10.2.10: icmp: echo request
5.767619 port2 out 10.10.1.10 -> 10.10.2.10: icmp: echo request
6.783534 port2 in 10.10.1.10 -> 10.10.2.10: icmp: echo request
6.783599 port2 out 10.10.1.10 -> 10.10.2.10: icmp: echo request
7.798736 port2 in 10.10.1.10 -> 10.10.2.10: icmp: echo request
7.798771 port2 out 10.10.1.10 -> 10.10.2.10: icmp: echo request

  5. FGT-2 与 PC 位于同一网段，因此 Server 返回的 Echo Reply 可以由 FGT-2 直接发送给 PC，不再经过 FGT-1。

TCP anti-replay 丢包

关闭 ICMP Redirect 后，TCP 流量可能形成不对称路径：

  1. PC 的 SYN 经过 FGT-1 和 FGT-2 到达 Server。

  2. Server 返回的 SYN-ACK 由 FGT-2 直接发送给 PC，没有经过 FGT-1。

  3. PC 的 ACK 仍发送给默认网关 FGT-1。

  4. FGT-1 的会话没有看到 SYN-ACK，仍处于 syn_sent 状态，因此将 ACK 判断为可疑报文并由 anti-replay 检查丢弃。

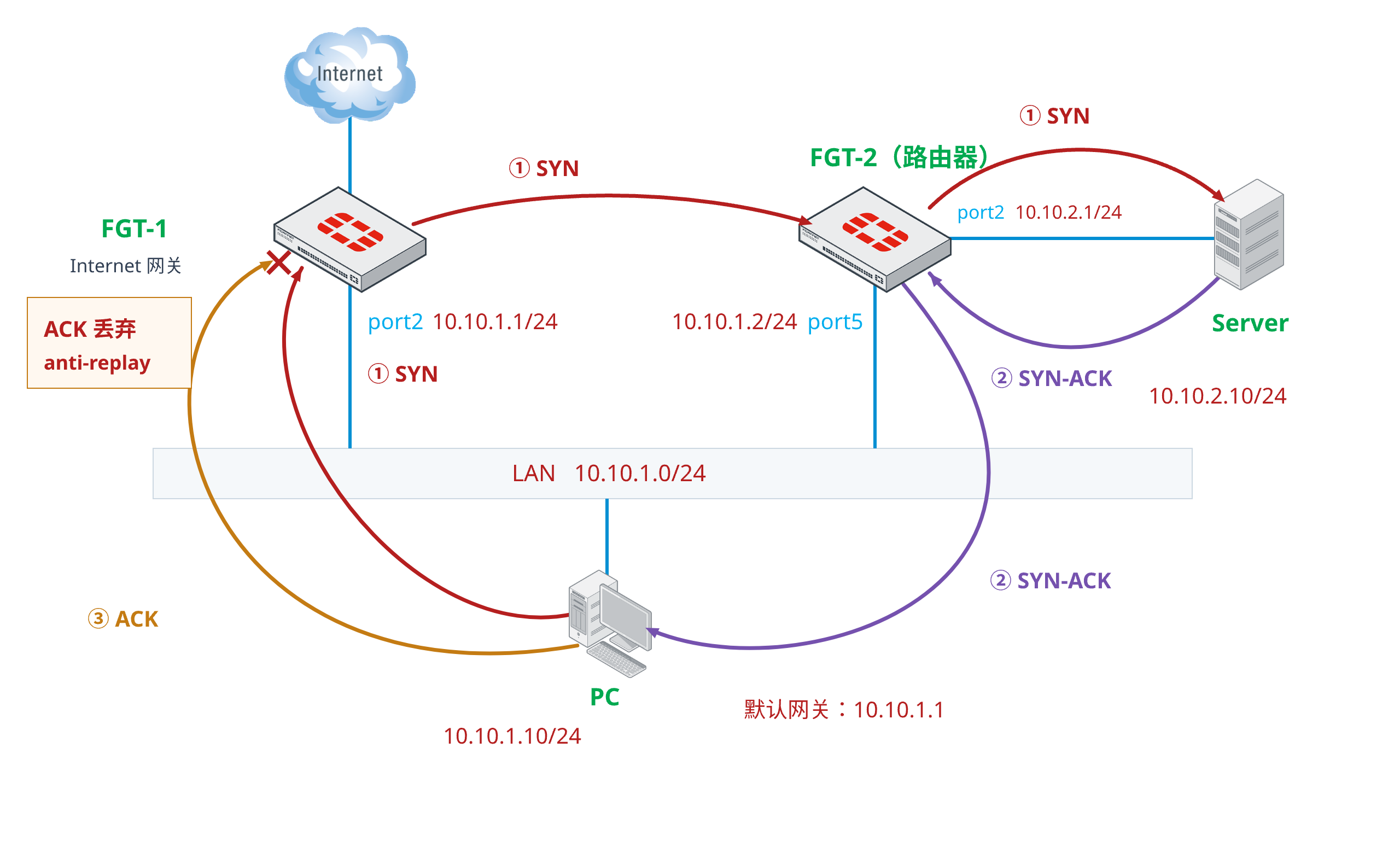

    关闭 ICMP Redirect 后 TCP ACK 被丢弃

  5. Debug Flow 中的 ack in state syn_sent, suspicious 表示 FortiGate 在仅看到 SYN 的会话状态下收到了 ACK，随后出现 anti-replay check fails, drop：

    id=20085 trace_id=12 func=resolve_ip_tuple_fast line=5953 msg="Find an existing session, id-00065de3, original direction"
id=20085 trace_id=12 func=tcp_anti_reply line=1054 msg="org dir, ack in state syn_sent, suspicious"
id=20085 trace_id=12 func=ip_session_core_in line=6612 msg="anti-replay check fails, drop"

  6. 该输出可以确认 ACK 是被 anti-replay 检查丢弃，但造成不对称路径的原因仍需要结合路由、客户端 Redirect 状态和网络拓扑确认。

  7. 如果当前网络必须保留该不对称路径，可以针对受影响的同接口策略关闭 anti-replay：

    config firewall policy
    edit 1
        set anti-replay disable
    next
end

  8. 也可以在全局关闭 anti-replay，但这会影响整个 FortiGate 的数据包重放和 TCP 序列检查，不建议使用：

    config system global
    set anti-replay disable
end

    重要

    • 优先调整路由或返回路径，使 TCP 双向报文经过同一组有状态设备。
    • 如果必须关闭 anti-replay，应优先限制在受影响的防火墙策略，并在维护窗口内完成业务复测。
    • 测试结束后，如果不再需要该配置，应使用 set anti-replay enable 恢复策略级检查。全局参数原值为 strict 时，应使用 set anti-replay strict 恢复。
