LED 指示灯

功能简介

FortiGate 面板 LED 可以用于现场快速判断设备上电、启动、HA、PoE、无线、DSL、BLE、端口连接以及硬件告警状态。

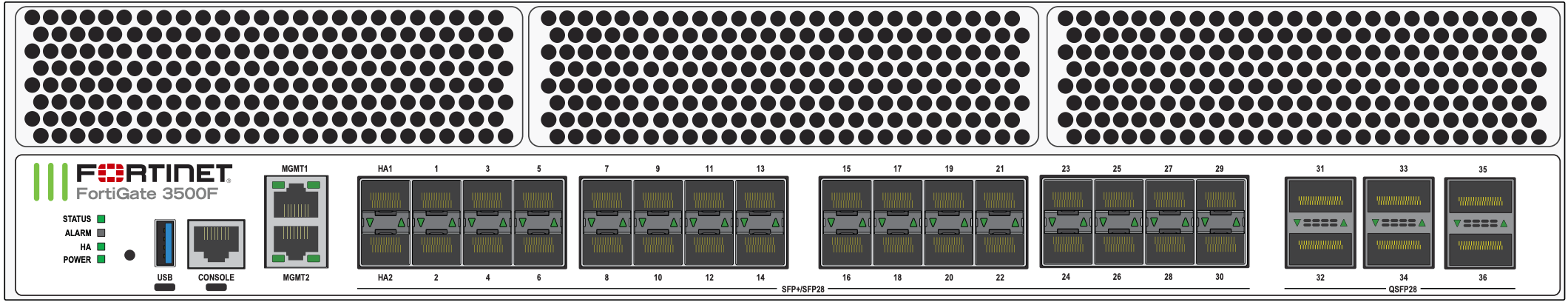

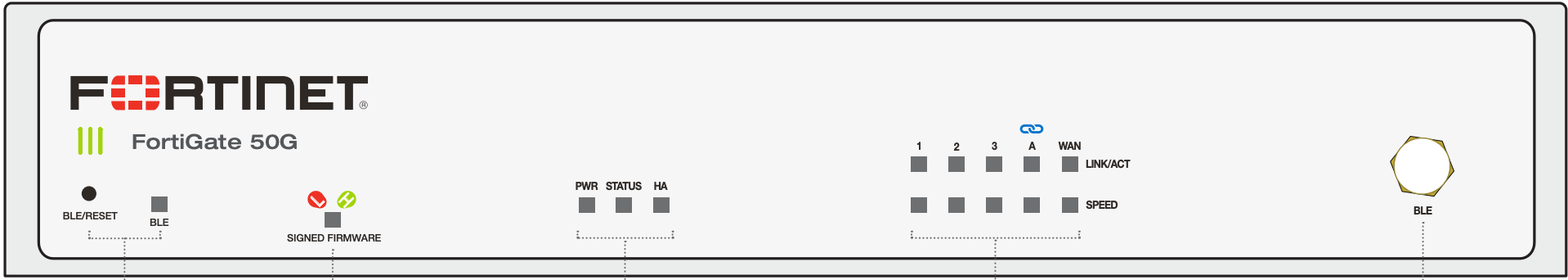

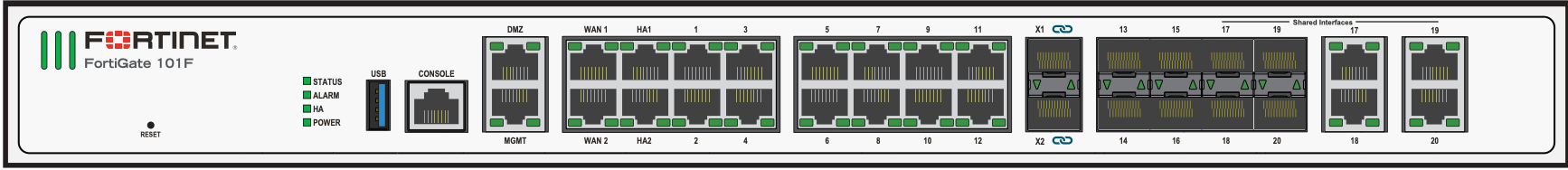

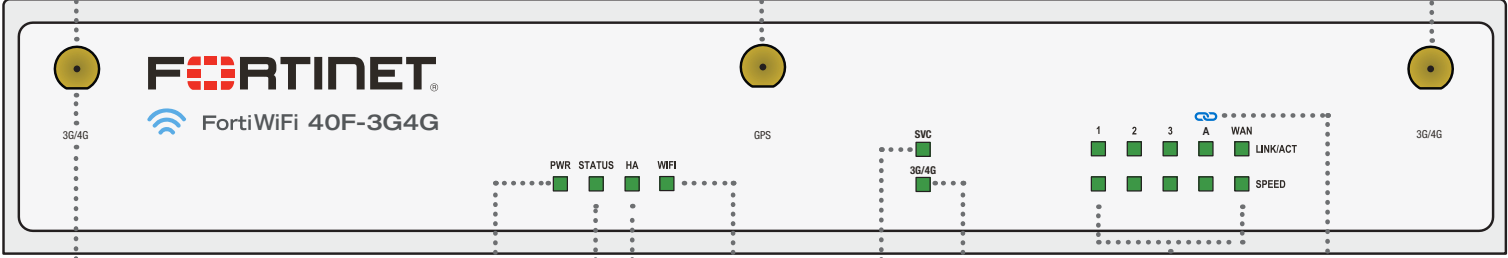

不同型号的 LED 位置、名称和支持的状态可能不同，排查时应以对应机型的 QuickStart Guide 和硬件指南为准。下图是部分 FortiGate 型号的 LED 面板位置示例。

相关信息

并非所有 FortiGate 都包含下表中的全部 LED，也并非所有型号都支持每一种状态。

设备 LED

LED	状态	含义
Logo	绿色或蓝色	设备已上电。
	熄灭	设备未上电。
Power（PWR）	绿色	设备已上电，或双电源均正常工作。
	琥珀色或红色	仅有一个电源正常工作。
	琥珀色或红色闪烁	电源故障。
	熄灭	设备未上电。
Status（STA）	绿色	设备状态正常。
	绿色闪烁	设备正在启动。
	琥珀色	存在 Major 或 Minor 级别告警。
	红色	存在 Major 级别告警。
	琥珀色或红色闪烁	BLE 已开启。
	熄灭	设备未上电。
Bypass（BYP）	琥珀色	Bypass 端口对已启用。
	熄灭	Bypass 端口对未启用。
Alarm	红色	Major 级别告警。
	琥珀色	Minor 级别告警。
	熄灭	无告警。
HA	绿色	设备正在 HA 集群中运行。
	琥珀色或红色	发生 HA 故障切换。
	熄灭	未启用 HA。
Max PoE	绿色、琥珀色或红色	已分配最大 PoE 功率。
	熄灭	PoE 功率仍可用，或 PoE 状态正常。
PoE	绿色	正在供电。
	绿色闪烁	出现错误，或 PoE 设备正在请求供电。
	熄灭	未连接 PoE 设备，或未供电。
SVC	绿色	SVC 已开启。
	绿色闪烁	存在 SVC 活动。
	熄灭	SVC 已关闭。
3G4G、3G/4G	绿色	3G/4G 服务已开启。
	绿色闪烁	存在 3G/4G 活动。
	熄灭	3G/4G 服务已关闭。
WiFi	绿色	WiFi 已连接。
	绿色闪烁	存在 WiFi 活动。
	熄灭	WiFi 已关闭。
DSL LINK/ACT	绿色	DSL 已连接。
	绿色闪烁	存在 DSL 活动。
	熄灭	DSL 未连接。
xDSL	绿色	VDSL 已连接。
	琥珀色	ADSL 已连接。
	熄灭	DSL 未连接。
BLE	蓝色	BLE 已开启。
	蓝色闪烁	BLE 处于发现状态。
	熄灭	BLE 已关闭。
Signed Firmware1	绿色	安全级别为 High：默认状态，阻止未签名固件。
	红色	安全级别为 Low：允许未签名固件，但会产生告警。
Power supplies and fans	电源和风扇 LED 信息请以对应机型的 QuickStart Guide 或硬件指南为准。

提示

Signed Firmware LED 只存在于支持该硬件开关的型号。相关安全级别说明可参考系统管理 → 固件与配置管理 → 固件版本管理 → G 系列修改安全级别章节。

端口 LED

LED	状态	含义
Ethernet 和 SFP	常亮	端口已建立连接。
	闪烁	端口正在收发数据。
	熄灭	端口未建立连接。
Speed	绿色	端口以最高速率连接。
	琥珀色	端口以中间速率连接。
	熄灭	端口未连接，或以最低速率连接。
PoE	绿色	PoE 已开启，或 PoE 设备正在受电。
	琥珀色	端口正在供电。
	红色	设备已连接，但未获得 PoE 供电。
	熄灭	PoE 已关闭，或没有设备受电。

告警等级

Minor alarm

Minor alarm 也称为 IPMI non-critical（NC）告警，表示温度或电源电平超出正常工作范围，但尚未被视为故障。例如出现轻微温度告警时，系统可能会提高风扇转速。Non-critical 阈值包括：

• UNC：Upper Non-Critical，例如温度偏高或功率偏高。
• LNC：Lower Non-Critical，例如功率偏低。

Major alarm

Major alarm 也称为 IPMI critical 或 critical recoverable（CR）告警，表示系统无法自行纠正告警原因，需要人工介入。例如散热系统无法提供足够冷却能力，或环境条件正在接近允许工作范围的边界。Critical 阈值包括：

• UC：Upper Critical，例如高温或高功率。
• LC：Lower Critical，例如低功率。

Critical alarm

Critical alarm 也称为 IPMI non-recoverable（NR）告警，表示系统检测到温度或电源电平已经超出允许工作范围，并可能造成硬件损坏。

排查建议

• 看到 Alarm、Status 或 Power LED 变为琥珀色、红色或闪烁时，优先检查供电、风扇、温度、机房环境和设备事件日志。
• HA LED 显示琥珀色或红色时，应同步检查 HA 集群状态，确认是否发生预期外的主备切换。
• 端口 Speed LED 熄灭不一定代表物理链路断开，也可能表示端口以最低速率连接，需要结合端口 Link/Act LED 和接口状态判断。
• 具体型号的风扇、电源模块和端口速率颜色可能存在差异，现场排查时以设备面板丝印和对应硬件文档为准。
