IKE 分片

2026/6/17IPSec VPN原理7.X.X大约 9 分钟

IKE 分片

功能简介

IPSec 协商阶段使用 UDP 封装 IKE 报文。当使用较大的证书时，UDP 封装后的 IKE 报文（主模式第 5、6 个包，野蛮模式第 1、2 个包，IKEv2）可能会出现 UDP/IP 分片，某些 ISP 或中间安全设备可能将 IKE 分片丢弃，导致 IPSec 无法协商成功。

对于大多数配置，当中间设备丢弃包含较大证书的 IKE 分片而导致 IPSec 协商失败时，开启 IKE Fragmentation 可以解决此问题。

相关信息

IKE Fragmentation 只影响 IKE 协商报文，不处理 ESP 业务流量分片。ESP 相关分片问题请参考 VPN → IPSec VPN → IPSec VPN 排错 → ESP 分片丢包章节。

IKEv1 分片

FortiGate 只会在以下条件同时满足的情况下，对 IKEv1 报文进行预分片：先分片后封装 ISAKMP，保证封装 ISAKMP 后的 IKE 报文小于 576 Bytes。

  • phase1-interface 中的配置包含 set fragmentation enable。
  • IKE 报文封装 IKE 后超过最小 Internet MTU，IPv4 为 576 Bytes，IPv6 为 1280 Bytes。
  • 这个 IKE 报文处于重传（retransmit）状态。

默认情况下，IKE Fragmentation 功能是开启的。如果关闭该功能，则 IPSec 不对 IKE 报文进行 IKE 层分片，IKE 报文从物理口发出时，根据物理口 MTU 进行普通 IP 分片。

config vpn ipsec phase1-interface
    edit "ToR2"
        set fragmentation [enable | disable]
    next
end

IKEv2 分片

在 IKEv2 协商中，RFC 7383 要求 IKEv2 每一个分片都必须单独进行加密和验证。

IKEv2 通过在 IKE_SA_INIT 报文中的 Notify Payload 携带 IKEV2_FRAGMENTATION_SUPPORTED 来通告和协商 IKEv2 分片能力。如果双方都支持 IKEV2_FRAGMENTATION_SUPPORTED，FortiGate 会直接使用配置的 fragmentation-mtu 对后续 IKEv2 报文进行预分片，不需要像 IKEv1 一样等待重传（retransmit）状态。

FortiGate 需要为每一个发出的 IKEv2 报文保留一份加密前的 IKEv2 Payload，并且只会在以下条件同时满足的情况下，对 IKEv2 报文进行分片：

  • phase1-interface 中的配置包含 set fragmentation enable。
  • 未加密的 IKEv2 Payload 超过了设置的 MTU 值，该值在 phase1-interface 中设置，默认 1200。
  • 对端发送的 IKE_SA_INIT 报文中，Notify Payload 携带 IKEV2_FRAGMENTATION_SUPPORTED。
config vpn ipsec phase1-interface
    edit "ToR2"
        set ike-version 2
        set fragmentation enable
        set fragmentation-mtu [500-16000]
    next
end

网络拓扑

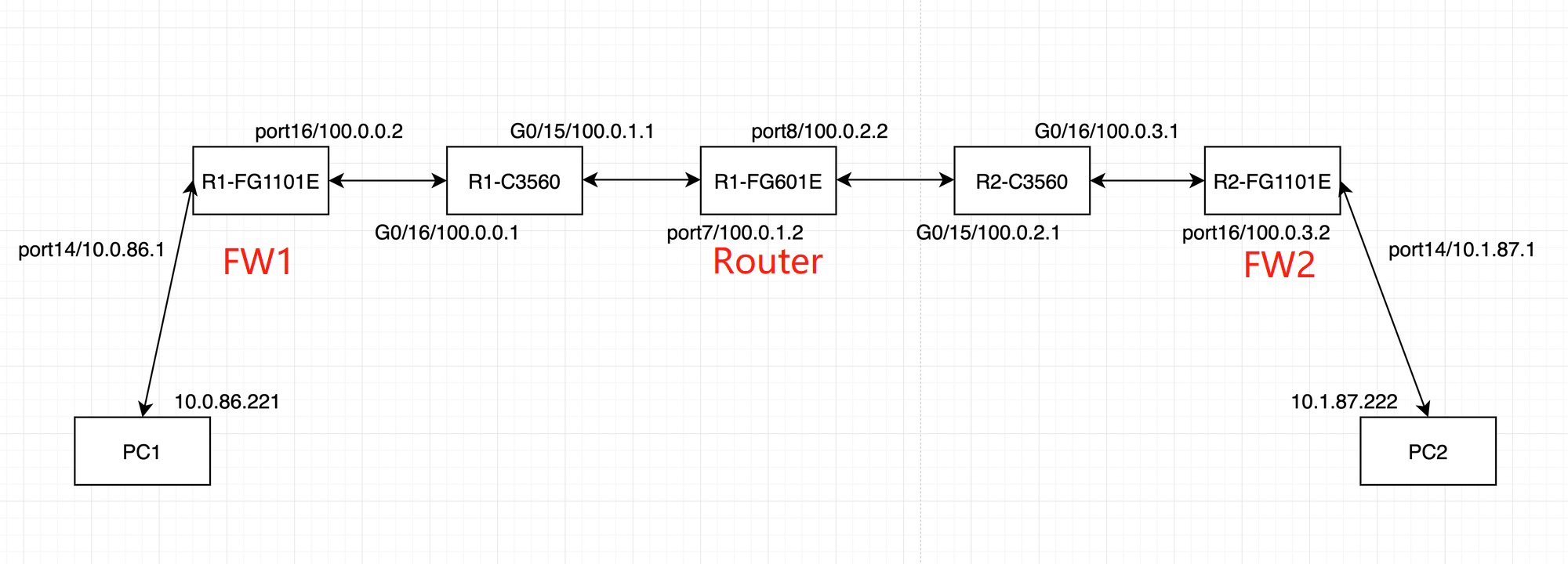

IKE Fragmentation 测试拓扑

基础配置

FW1

R1-FG1101E # show vpn ipsec phase1-interface ToR2
config vpn ipsec phase1-interface
    edit "ToR2"
        set interface "port16"
        set authmethod signature
        set peertype any
        set passive-mode enable
        set proposal aes128-sha256
        set fragmentation enable
        set remote-gw 100.0.3.2
        set certificate "R1-FG1101E_FW1"
    next
end

FW2

R2-FG1101E # show vpn ipsec phase1-interface ToR1
config vpn ipsec phase1-interface
    edit "ToR1"
        set interface "port16"
        set authmethod signature
        set peertype any
        set proposal aes128-sha256
        set fragmentation enable
        set remote-gw 100.0.0.2
        set certificate "R2-F1101E_FW2"
    next
end

测试过程

IKEv1

  1. 使用 OpenSSL 证书服务器为 FW1 和 FW2 分别颁发 IPSec 证书，密钥长度为 4096 Bits，并导入 FW1 和 FW2，同时导入 CA 证书。FW1 和 FW2 的 IPSec 认证使用证书认证（主模式），并引用各自被颁发的证书。

  2. 查看 FW1 和 FW2 的一阶段状态。

    • FW1：

      R1-FG1101E # diagnose vpn ike gateway list
vd: root/0
name: ToR2
version: 1
interface: port16 39
addr: 100.0.0.2:500 -> 100.0.3.2:500
created: 355s ago
peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = fw2.summerice2019.com, emailAddress = bbai@fortinet.com
peer-id-auth: yes
IKE SA: created 1/1  established 1/1  time 10/10/10 ms
IPsec SA: created 0/0
  id/spi: 269 efdc3e0b977466ff/bd316a8dff131e02
  direction: initiator
  status: established 355-355s ago = 10ms
  proposal: aes128-sha256
  key: 6fb1d2a827b06bfe-61e30fcf2684a052
  lifetime/rekey: 86400/85744
  DPD sent/recv: 00000000/00000000
  peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = fw2.summerice2019.com, emailAddress = bbai@fortinet.com

    • FW2：

      R2-FG1101E # diagnose vpn ike gateway list
vd: root/0
name: ToR1
version: 1
interface: port16 39
addr: 100.0.3.2:500 -> 100.0.0.2:500
created: 3556s ago
peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = R1-FG1101E.summerice2019.com, emailAddress = bbai@fortinet.com
peer-id-auth: yes
IKE SA: created 1/1  established 1/1  time 10/10/10 ms
IPsec SA: created 1/1  established 1/1  time 0/0/0 ms
  id/spi: 69 efdc3e0b977466ff/bd316a8dff131e02
  direction: responder
  status: established 3556-3556s ago = 10ms
  proposal: aes128-sha256
  key: 6fb1d2a827b06bfe-61e30fcf2684a052
  lifetime/rekey: 86400/82573
  DPD sent/recv: 00000000/00000000
  peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = R1-FG1101E.summerice2019.com, emailAddress = bbai@fortinet.com

  3. 在中间设备 Router 上抓取 FW1 和 FW2 的 ISAKMP 协商报文：

    • 格式 4 抓包，可以看到主模式的第 5、6 个包（包含证书）根据 FW1、FW2 出接口的 MTU = 1500 被分别分成了 3 片，总大小（不含 IP 头长度）为 1480 + 1480 + 436 = 3396 Bytes、1480 + 1480 + 388 = 3348 Bytes。

      RACK1-FG601E # diagnose sniffer packet any 'host 100.0.3.2' 4
interfaces=[any]
filters=[host 100.0.3.2]
49.437037 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 332
49.437042 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 332
49.437145 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 192
49.437148 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 192
49.437241 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 508
49.437243 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 508
49.437327 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 513
49.437329 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 513
49.444845 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 3388 (frag 24504:1480@0+)
49.444858 port7 in 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24504:1480@1480+)
49.444860 port7 in 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24504:436@2960)
49.444867 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 3388 (frag 24504:1480@0+)
49.444869 port8 out 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24504:1480@1480+)
49.444872 port8 out 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24504:436@2960)
49.451532 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 3340 (frag 42137:1480@0+)
49.451545 port8 in 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42137:1480@1480+)
49.451546 port8 in 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42137:388@2960)
49.451551 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 3340 (frag 42137:1480@0+)
49.451553 port7 out 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42137:1480@1480+)
49.451555 port7 out 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42137:388@2960)

    • 格式 6 抓包，可以看到 FW1 先执行了 IKE 封装，再根据出接口的 MTU = 1500 执行 IP 分片。

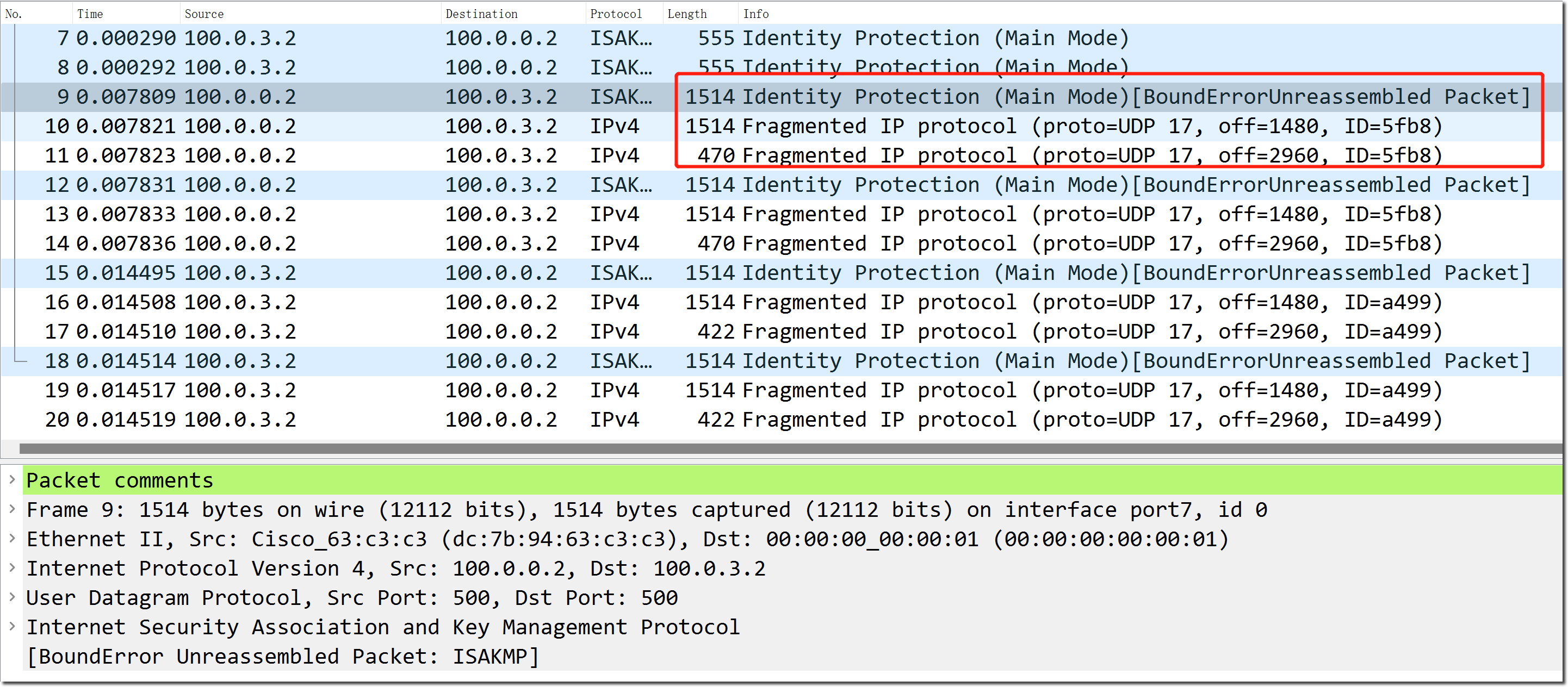

      未触发 IKE Fragmentation 时先封装 IKE 再进行 IP 分片

    • 原始报文文件：IKE_Fragment.pcapng。

  4. 在中间设备 Router 的 port7（针对 FW1 到 FW2 的方向）下开启丢弃分片包功能，使 FW1 发送的主模式第 5 个包被丢弃并进入重传状态，进而触发 FW1 的 IKE Fragmentation。

    config system interface
    edit "port7"
        set drop-fragment enable
    next
end

  5. 再次在中间设备 Router 上抓取 FW1 和 FW2 的 ISAKMP 协商报文：

    • 格式 4 抓包，可以看到 FW1 发出的主模式第 5 个包（包含证书）根据 FW1 出接口的 MTU = 1500 被分成了 3 片，总大小（不含 IP Header）为 1480 + 1480 + 436 = 3396 Bytes。由于 Router 的 port7 开启了分片丢弃，这三个分片未被转发到 port8。FW1 的 IKE 协商进入重传状态后触发 IKE Fragmentation，按照 Internet MTU = 576 对第 5 个包进行预分片。此时会先分片，再封装 ISAKMP Header；抓包中显示的 UDP 长度 544 和 376 不包含 IP Header 和 UDP Header，总长度（不含 IP Header）为 544 * 6 + 376 + 8(UDP Header) * 7 = 3696。

      RACK1-FG601E # diagnose sniffer packet any 'host 100.0.3.2' 4
interfaces=[any]
filters=[host 100.0.3.2]
19.622150 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 332
19.622157 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 332
19.622252 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 192
19.623133 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 192
19.623227 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 508
19.623230 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 508
19.623306 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 513
19.623308 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 513
19.630961 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 3388 (frag 24507:1480@0+)
19.630973 port7 in 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24507:1480@1480+)
19.630975 port7 in 100.0.0.2 -> 100.0.3.2:  ip-proto-17 (frag 24507:436@2960)
22.617820 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 513
22.617824 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 513
22.617908 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617911 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617913 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617915 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617918 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617920 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617922 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617924 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617929 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617931 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617933 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617935 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 544
22.617936 port7 in 100.0.0.2.500 -> 100.0.3.2.500: udp 376
22.617938 port8 out 100.0.0.2.500 -> 100.0.3.2.500: udp 376
22.624409 port8 in 100.0.3.2.500 -> 100.0.0.2.500: udp 3340 (frag 42163:1480@0+)
22.624420 port8 in 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42163:1480@1480+)
22.624422 port8 in 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42163:388@2960)
22.624428 port7 out 100.0.3.2.500 -> 100.0.0.2.500: udp 3340 (frag 42163:1480@0+)
22.624430 port7 out 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42163:1480@1480+)
22.624433 port7 out 100.0.3.2 -> 100.0.0.2:  ip-proto-17 (frag 42163:388@2960)

    提示

    FW2 到 FW1 的方向没有丢弃分片包的动作，所以 FW2 发给 FW1 的 IKE 报文仍然按照原始分片方式，先封装 IKE，再根据出接口 MTU 进行 IP 分片。这说明 IKE Fragmentation 不需要协商，可以单方向生效。

    • 格式 6 抓包，可以看到 IKE Fragmentation 执行的是先分片后封装 IKE。每个包都有 ISAKMP 封装，并包含 Fragmentation Payload，用于标识该 IKE 报文的分片序列，便于接收方重组。

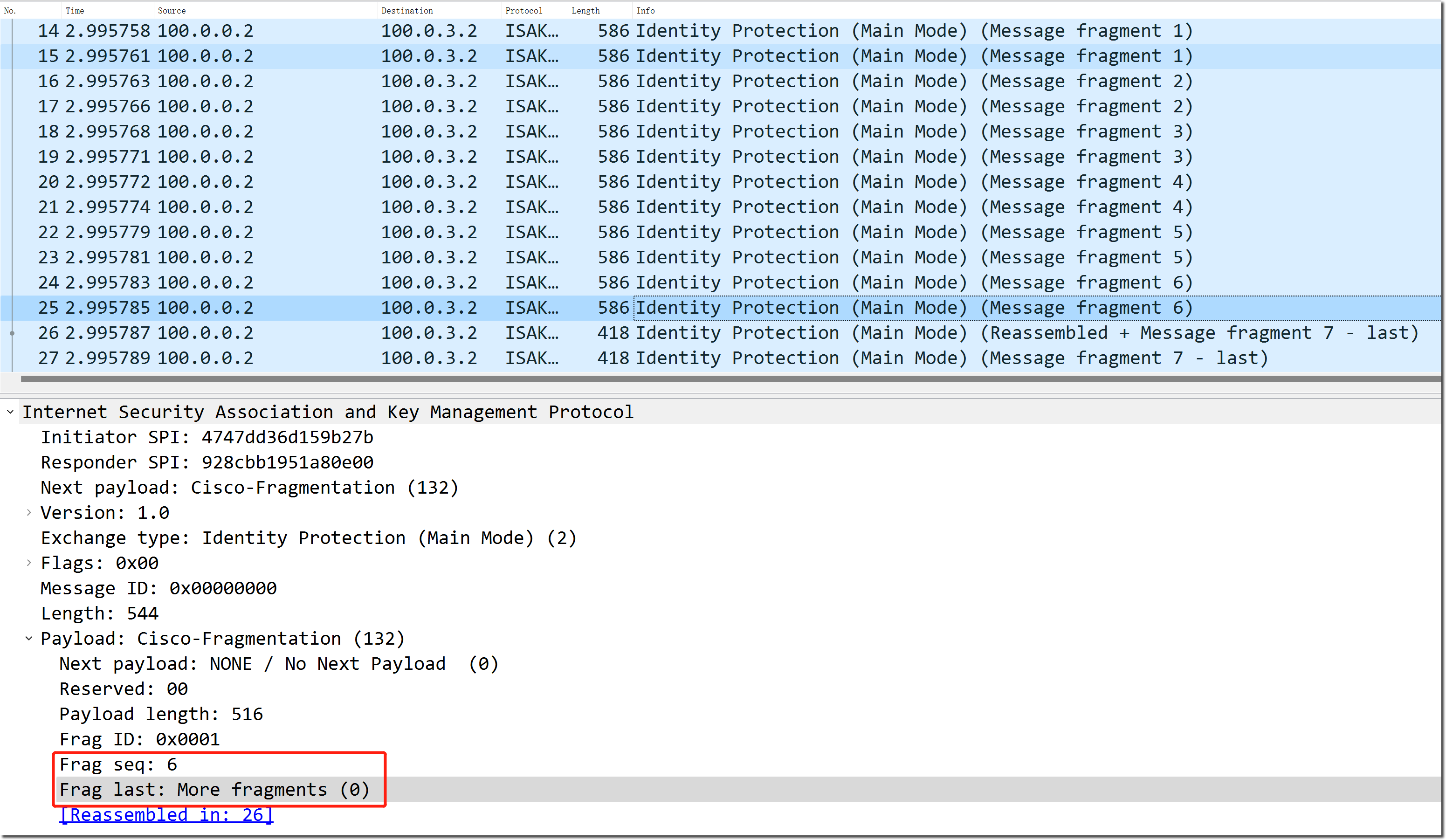

      触发 IKE Fragmentation 后先分片再封装 IKE

    相关信息

    未触发 IKE Fragmentation 前的原始 Data 长度为 3396 - 8(UDP Header) - 16(SPI) - 1(Next Payload) - 1(Version) - 1(Exchange Type) - 1(Flags) - 4(Message ID) - 4(Length) = 3360 Bytes，IKE Fragmentation 后的原始 Data 长度为 3696 - 44(Fragmentation Payload 1~6) * 6 - 72(Fragmentation Payload 7) = 3360 Bytes，两者原始 Data 长度一致。

  6. 查看 IKE debug 信息，可以看到进入重传模式后触发了 IKE Fragmentation。

    ike 0:ToR2:275: retransmission, re-send last message
ike 0:ToR2:275: fragment on 544 byte boundary
ike 0:ToR2:275: send fragment len 544 id 1 index 1 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 544 id 1 index 2 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 544 id 1 index 3 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 544 id 1 index 4 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 544 id 1 index 5 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 544 id 1 index 6 last 0
ike 0:ToR2:275: sent IKE msg (retransmit): 100.0.0.2:500->100.0.3.2:500, len=544, id=4747dd36d159b27b/928cbb1951a80e00
ike 0:ToR2:275: send fragment len 376 id 1 index 7 last 1

  7. 查看连接一阶段建立状态，连接正常建立。

    R1-FG1101E # diagnose vpn ike gateway list
vd: root/0
name: ToR2
version: 1
interface: port16 39
addr: 100.0.0.2:500 -> 100.0.3.2:500
created: 19s ago
peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = fw2.summerice2019.com, emailAddress = bbai@fortinet.com
peer-id-auth: yes
IKE SA: created 1/1  established 1/1  time 3000/3000/3000 ms
IPsec SA: created 0/0
  id/spi: 272 4747dd36d159b27b/928cbb1951a80e00
  direction: initiator
  status: established 19-16s ago = 3000ms
  proposal: aes128-sha256
  key: fbccacf66b8f53ff-45734e851fbe3742
  lifetime/rekey: 86400/86083
  DPD sent/recv: 00000000/00000000
  peer-id: C = CN, ST = Haidian, L = Beijing, O = TAC, OU = Fortinet, CN = fw2.summerice2019.com, emailAddress = bbai@fortinet.com

IKEv2

相关信息

IKEv2 以下仅作简单示例。

  1. 在 IKE_SA_INIT 报文中查看 Notify Payload，可以看到 IKEv2 通过 IKEV2_FRAGMENTATION_SUPPORTED 通告和协商分片能力，且后续 IKEv2 报文直接使用 1200 Bytes（默认配置）的 MTU 进行预分片。

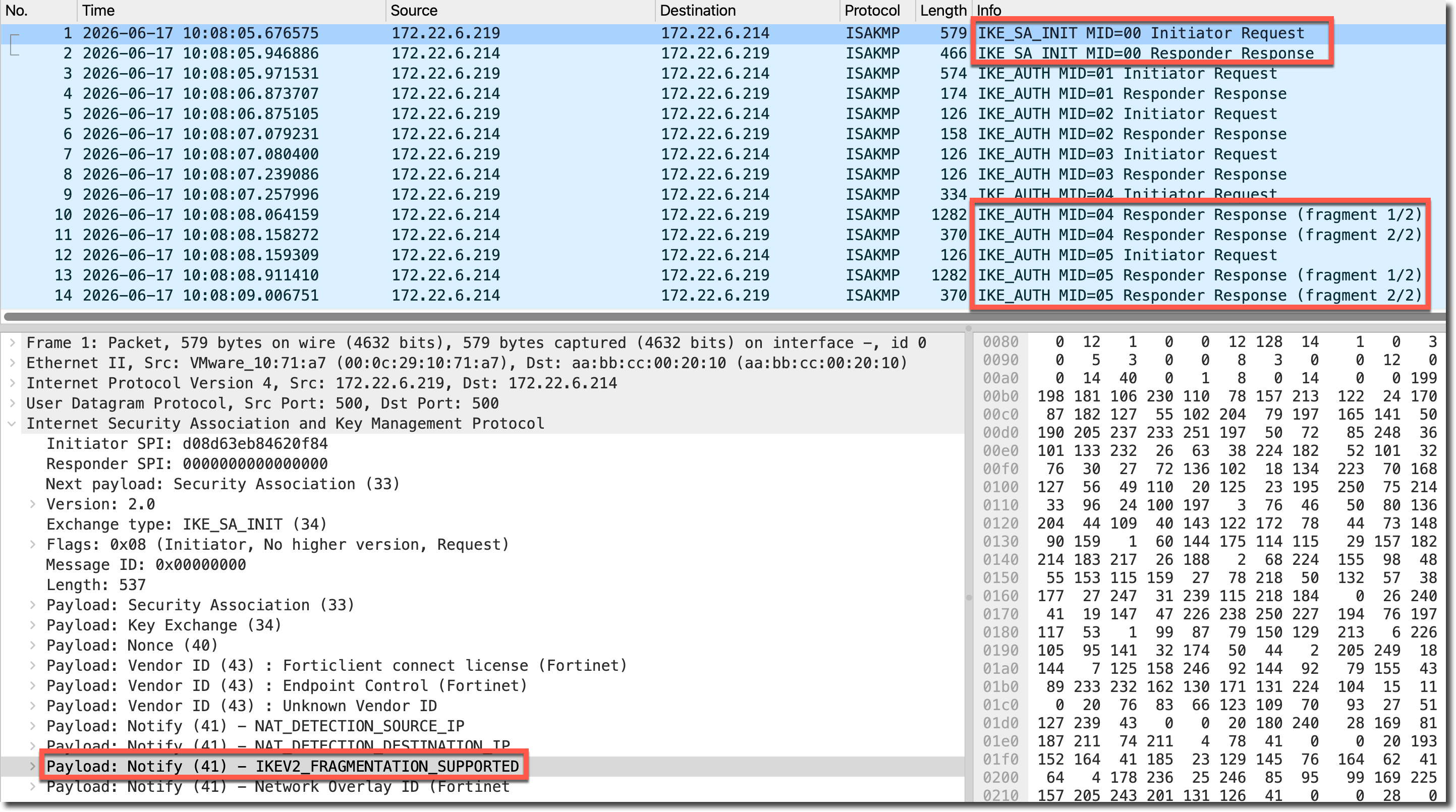

    IKEv2 通过 IKEV2_FRAGMENTATION_SUPPORTED 通告分片能力

    原始报文文件：IKEv2_fragmentation.pcapng。

  2. 查看 IKE debug 信息，可以看到 IKEV2_FRAGMENTATION_SUPPORTED 字段的协商过程，以及 FortiGate 执行 IKEv2 分片的动作。

    ......
ike V=root:0:d08d63eb84620f84/0000000000000000:4: received notify type FRAGMENTATION_SUPPORTED
......
ike V=root:0:SLK_Remote_VPN:4: processing notify type FRAGMENTATION_SUPPORTED
......
ike V=root:0:SLK_Remote_VPN:4: splitting payload len=1407 into 2 fragments
......
ike V=root:0:SLK_Remote_VPN:4: splitting payload len=1407 into 2 fragments
......
ike V=root:0:SLK_Remote_VPN:4: splitting payload len=1407 into 2 fragments
......

  3. 在 FortiClient 场景下启用 IKEv2 Fragmentation。FortiClient 默认关闭 IKEV2_FRAGMENTATION_SUPPORTED 支持，需要在 EMS 推送的配置中（Endpoint Profiles > Remote Access > IPsec VPN tunnel > Phase 1）开启 IKE Fragmentation。或在 XML 文件中增加 <enable_ike_fragmentation>1</enable_ike_fragmentation> 配置。

    <ipsecvpn>
    <connections>
        <connection>
            <name>你的IPsec连接名称</name>
            <ike_settings>
                <enable_ike_fragmentation>1</enable_ike_fragmentation>
......

总结

  1. IKE Fragmentation 用于避免 IKE 协商阶段产生普通 IP 分片，降低中间设备丢弃 IP 分片导致协商失败的概率。
  2. IKEv1 只有触发 IKE 重传机制后才会触发 IKE Fragmentation；在 IKEv1 场景下，此功能不需要双方协商，可以单方向生效。
  3. IKEv2 通过 IKE_SA_INIT 报文中的 IKEV2_FRAGMENTATION_SUPPORTED 协商分片能力。双方都支持后，FortiGate 不需要等待重传即可按照 fragmentation-mtu 对后续 IKEv2 报文进行预分片。
