XAuth 用户认证

扩展认证（Extended Authentication，XAuth）用于在 IKEv1 一阶段协商完成后增加一次用户名和密码认证。XAuth 主要用于拨号 IPSec VPN，可以使用 FortiGate 本地用户组，也可以通过 RADIUS 或 LDAP 服务器验证用户。

FortiGate 可以作为 XAuth 服务端或客户端：

• XAuth 服务端：一阶段协商完成后，要求拨号客户端提交用户名和密码，再使用本地用户、RADIUS 或 LDAP 验证凭据。
• XAuth 客户端：远端网关要求 XAuth 时，FortiGate 使用一阶段配置中的用户名和密码响应认证请求。

重要

XAuth 仅适用于 IKEv1。IKEv2 用户认证应使用 EAP。

如果一端启用了 XAuth，而另一端未启用，隧道将无法建立，但失败日志不一定明确指出 XAuth 配置不一致。

XAuth 服务端

FortiGate 作为拨号 VPN 网关时，可以在一阶段中启用 XAuth 服务端。xauthtype 决定 XAuth 客户端、FortiGate 与后端认证服务器之间使用的认证方式：

• pap：使用 PAP Server。LDAP 以及部分不支持 CHAP 的 Microsoft RADIUS 实现需要选择此方式。
• chap：使用 CHAP Server。只有 XAuth 客户端和后端认证服务器都支持 CHAP 时才使用此方式。
• auto：客户端与 FortiGate 之间使用 PAP，FortiGate 与后端认证服务器之间使用 CHAP。

相关信息

RADIUS 用户配置了 Framed-IP-Address 属性时，可以由 XAuth 为客户端分配虚拟 IP，而不是从 FortiGate 地址池分配。

配置方法

1. 创建允许通过 XAuth 连接的用户和用户组。使用 RADIUS 或 LDAP 时，应先创建相应的远程认证服务器，并将其加入用户组。

2. 进入“VPN → VPN 隧道”，新建隧道或编辑现有隧道，将“远程网关”设置为“拨号用户”，并将 IKE 版本设置为 IKEv1。

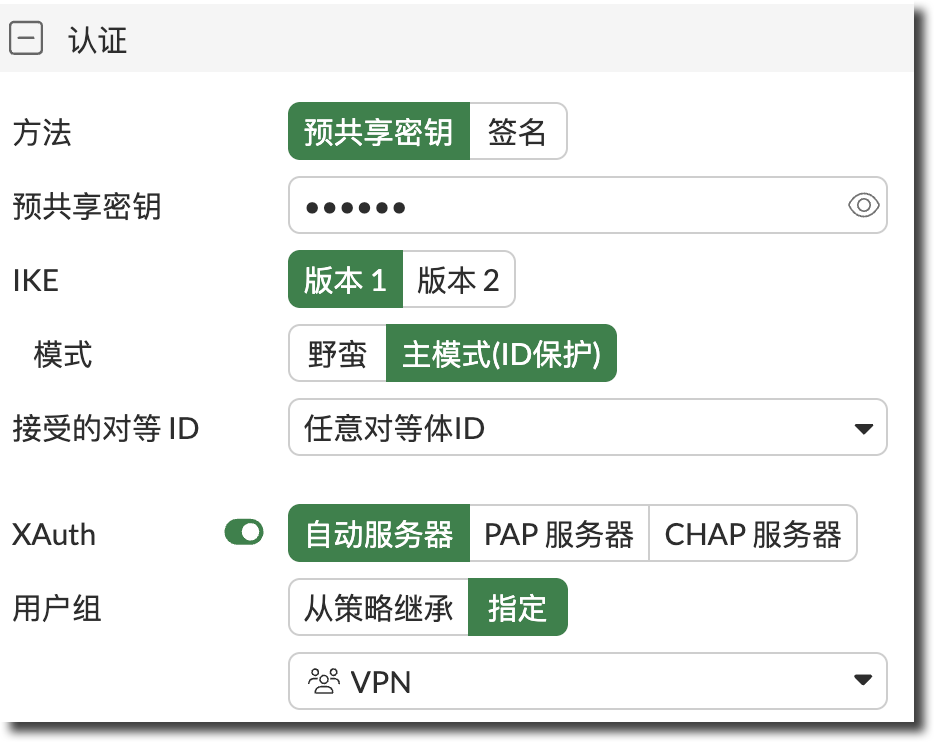

3. 启用 XAUTH，并根据 XAuth 客户端和后端认证服务器支持的认证方式选择 PAP Server、CHAP Server 或 Auto Server。需要在不同 IPSec 策略中使用多个用户组时，选择“从策略继承”；由一阶段直接限制用户范围时，选择“指定”并选中允许访问内网的用户组。以下 CLI 使用 Auto Server，并在一阶段中指定 VPN 用户组。



   config user local
       edit "user1"
           set type password
           set passwd <user-password>
       next
   end

   config user group
       edit "VPN"
           set member "user1"
       next
   end

   config vpn ipsec phase1-interface
       edit "xauth_server"
           set type dynamic
           set interface "wan1"
           set ike-version 1
           set peertype any
           set net-device disable
           set proposal aes128-sha256 aes256-sha256 aes128-sha1 aes256-sha1
           set dhgrp 20 21
           set xauthtype auto
           set authusrgrp "VPN"
           set psksecret xxxxxxxx
       next
   end

   相关信息

   根据认证方式将 xauthtype 设置为 pap、chap 或 auto。选择“从策略继承”时，不要配置 authusrgrp，改为在各条 IPSec 入方向策略中指定用户组；使用 xauthtype auto 并在一阶段中直接指定用户组时，只能指定一个用户组。

4. 根据实际环境完成其余网络、认证和一阶段 Proposal 配置，然后单击“确定”。

5. 完成二阶段、客户端地址分配和路由配置，再创建允许拨号用户访问目标网络的防火墙策略，并在源用户或用户组中指定允许访问的用户。

XAuth 客户端

FortiGate 作为拨号客户端连接要求 XAuth 的远端网关时，需要将 xauthtype 设置为 client，并配置远端 XAuth 服务端能够验证的用户名和密码。

配置方法

1. 在 XAuth 客户端进入“VPN → VPN 隧道”，新建隧道或编辑现有隧道。

2. 将“远程网关”设置为“静态 IP 地址”或“动态 DNS”，并将 IKE 版本设置为 IKEv1。

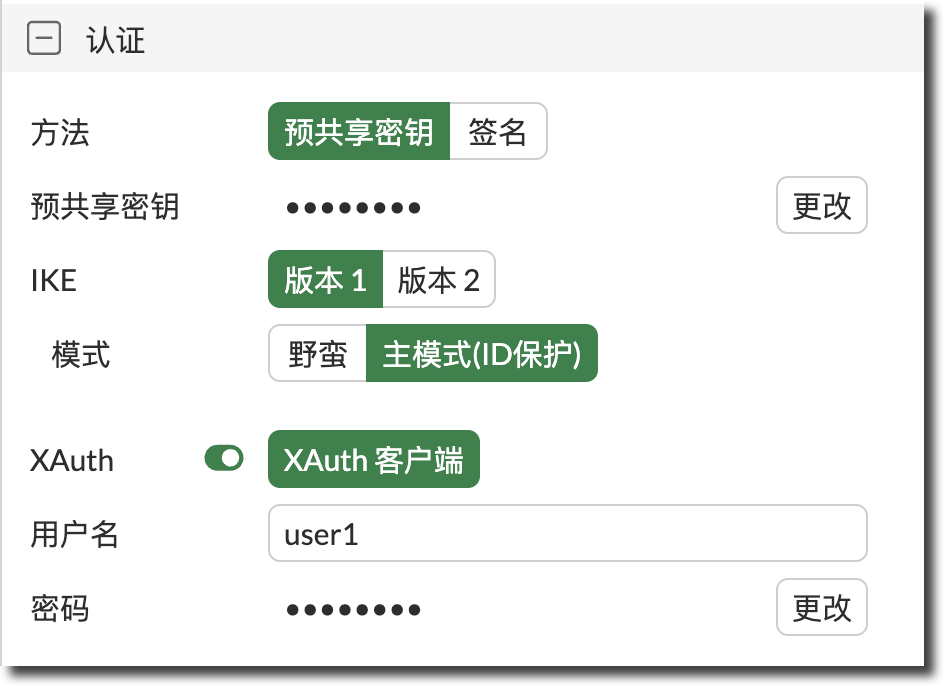

3. 启用 XAUTH，将类型选择为 Client，并输入远端 XAuth 服务端能够验证的用户名和密码。以下 CLI 使用静态 IP 地址作为远程网关，用户名、密码和预共享密钥需要替换为实际配置。



   config vpn ipsec phase1-interface
       edit "xauth_client"
           set interface "wan1"
           set ike-version 1
           set peertype any
           set net-device disable
           set proposal aes128-sha256 aes256-sha256 aes128-sha1 aes256-sha1
           set dhgrp 20 21
           set xauthtype client
           set authusr "user1"
           set authpasswd xxxxxxxx
           set remote-gw 192.0.2.1
           set psksecret xxxxxxxx
       next
   end

   重要

   authpasswd 和 psksecret 都属于敏感信息。配置后 FortiOS 会以加密形式显示，备份配置和排查问题时不要记录或传递明文凭据。

4. 根据实际环境完成其余网络、认证和一阶段 Proposal 配置，然后单击“确定”。确认远端 XAuth 服务端存在对应用户，并完成二阶段、防火墙策略和路由配置。
