IKEv2 LDAP 认证

2026/8/17EAP7.X.X大约 5 分钟

IKEv2 LDAP 认证

IKEv2 使用 EAP 执行用户认证。FortiClient 默认使用 EAP-MSCHAPv2，但 Active Directory 等常见 LDAP 服务器不能通过常规 LDAP Bind 直接验证 EAP-MSCHAPv2 的质询响应。FortiClient 7.4.3 及之后版本支持 EAP-TTLS/PAP，可以将原始密码安全封装在 TLS 隧道中，由 FortiGate 对 LDAP 服务器执行常规 Bind 认证。

LDAP 用户认证原本主要配合 IKEv1 XAuth 使用。FortiClient 7.4.4 移除 IKEv1 支持后，应使用 IKEv2 EAP-TTLS/PAP 实现 LDAP 用户认证。EAP-MSCHAPv2 仍不能直接替代 LDAP Bind。

相关信息

该认证路径和 EAP 方法的选择请参考 VPN → IPSec VPN → 通用IPSec配置 → 一阶段配置 → EAP → EAP 认证章节。

EAP-MSCHAPv2 的 LDAP 限制

当客户端使用 EAP-MSCHAPv2 或内部方法为 EAP-MSCHAPv2 的 PEAP 时，FortiGate 无法取得常规 LDAP Bind 所需的明文密码，只能尝试从用户条目读取以下任一密码属性并在本地验证响应：

  • ha1Password
  • userPassword
  • lmPassword
  • ntPassword
  • sambaLmPassword

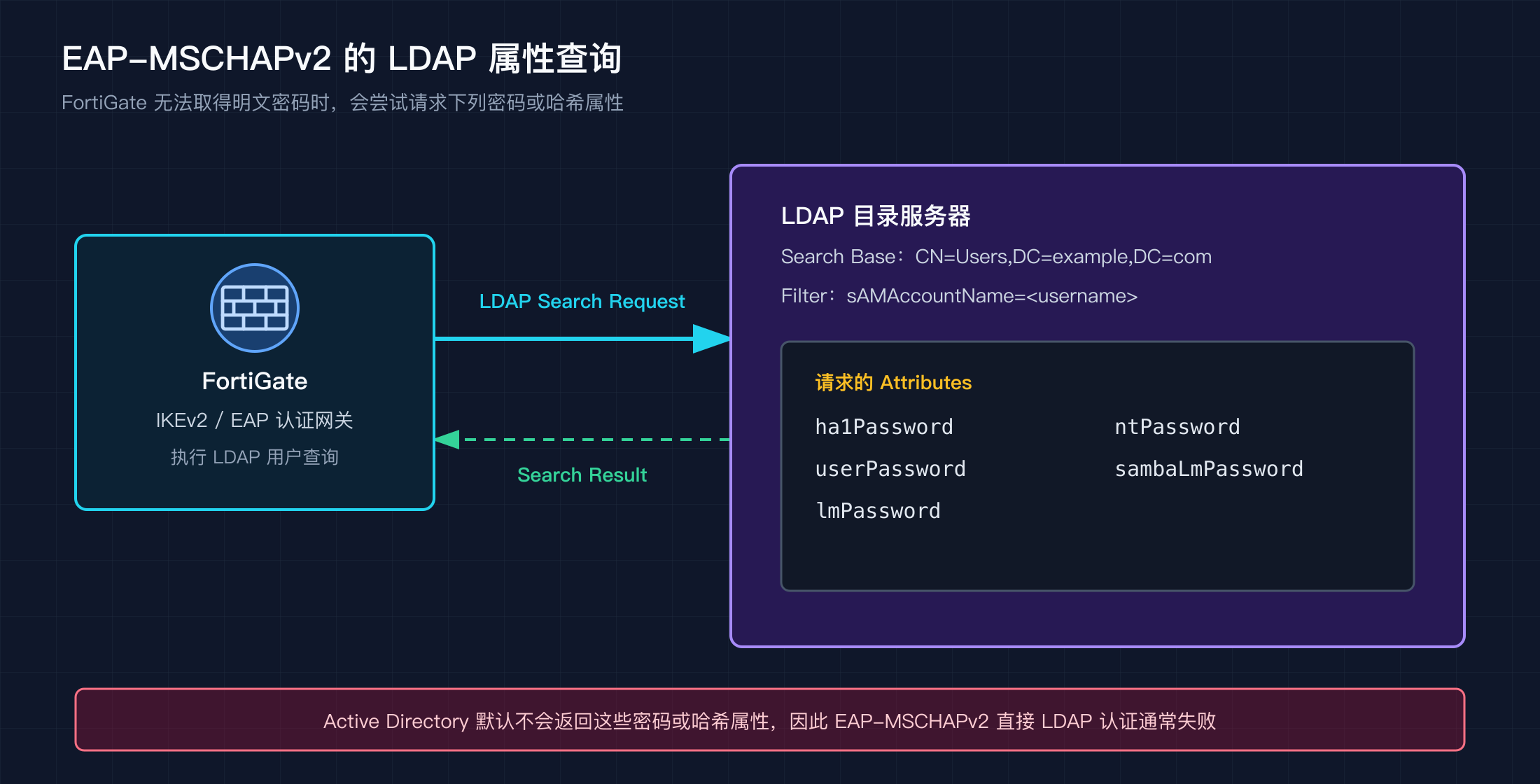

FortiGate 查询 LDAP 用户密码属性

Active Directory 等常见 LDAP 实现默认不会返回这些密码或哈希属性。因此，即使用户名能够被搜索到，EAP-MSCHAPv2 认证仍会失败。

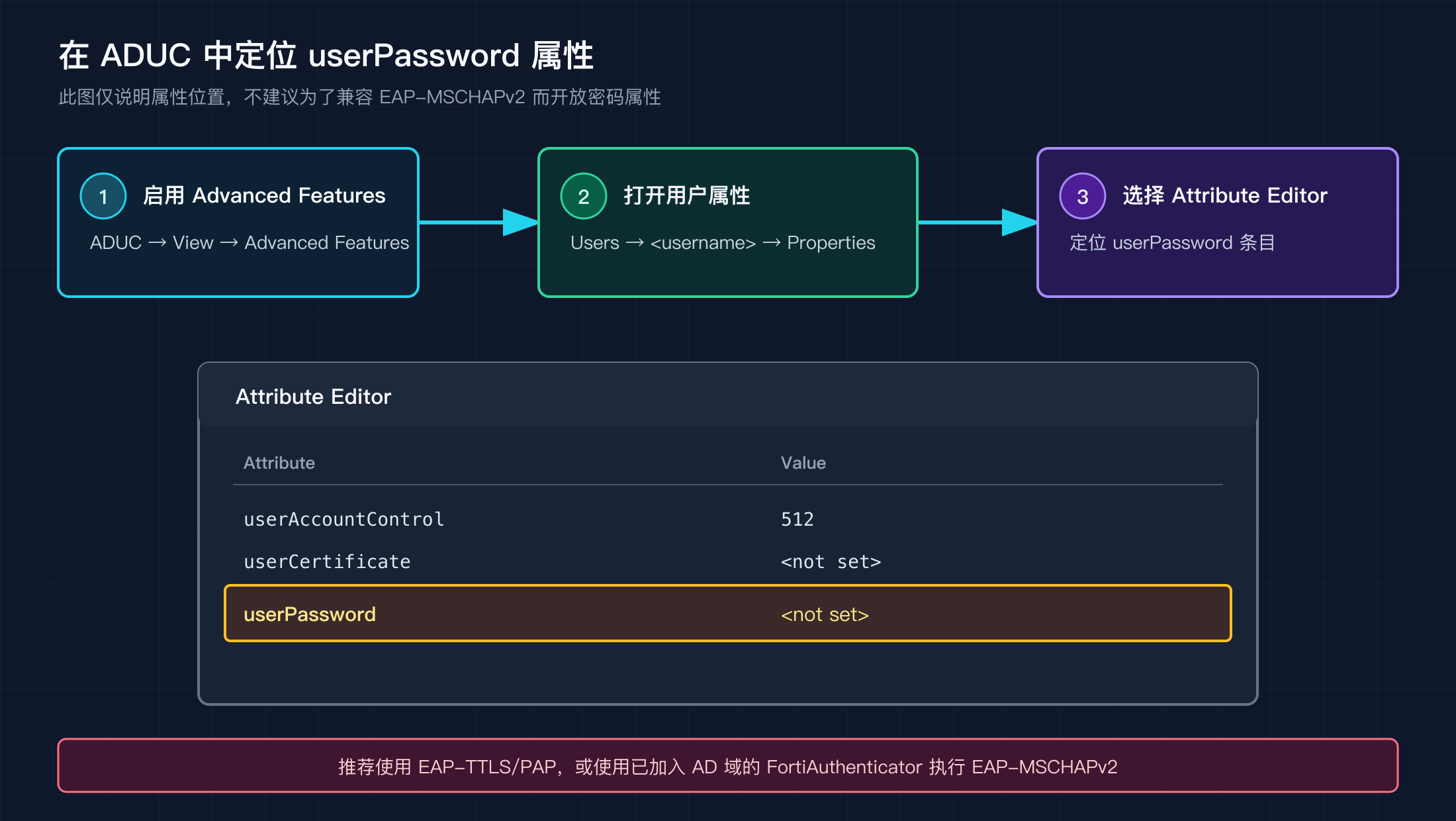

Active Directory 用户的 userPassword 属性位置

如果目录管理员为用户设置 userPassword，Active Directory Attribute Editor 需要选择 Hexadecimal、Binary、Decimal 或 Octal 格式之一。例如文本 Fortinet12 对应的十六进制值为 46 6F 72 74 69 6E 65 74 31 32。FortiGate 使用目录中保存的该值验证用户，不是对 Active Directory 执行常规明文密码 Bind。

重要

不建议为了兼容 EAP-MSCHAPv2 而在目录中增加可读取的密码属性。这会改变目录的凭据暴露面和安全模型。FortiClient 7.4.3 及之后版本应优先改用 EAP-TTLS/PAP。必须使用 EAP-MSCHAPv2 时，可部署已加入 AD 域的 FortiAuthenticator 作为 RADIUS 服务器。

EAP-TTLS/PAP 配置方法

FortiGate 配置

  1. 在 FortiGate 上配置 LDAP 服务器，将 LDAP 用户或 LDAP 匹配条件加入拨号 VPN 使用的用户组。

  2. 在 IKEv2 拨号 VPN 一阶段配置中启用 EAP，并指定该用户组。

    config vpn ipsec phase1-interface
    edit <tunnel>
        set type dynamic
        set ike-version 2
        set peertype any
        set eap enable
        set eap-identity send-request
        set authusrgrp <ldap-user-group>
    next
end

FortiClient 配置选择

FortiClient 需要将 EAP Authentication Method 设置为 EAP-TTLS，并使用 PAP 作为内部认证方法。具体方法取决于 FortiClient 是否由 EMS 管理：

  • EMS 7.4.4 及之后版本：进入“Endpoint Profiles → Remote Access”，新建或编辑 Profile，再编辑 IPsec VPN 隧道，在“Basic Settings → Phase 1”中将 EAP Authentication Method 设置为 EAP-TTLS。
  • EMS 7.4.3：该版本只能在 Profile 的 XML 配置中设置 eap_method，不能通过 GUI 选择 EAP-TTLS。使用 EMS 下发 EAP 方法需要有效的 FortiClient EMS 订阅。
  • VPN-only 未授权客户端：先在 FortiClient 中创建与 FortiGate 拨号配置匹配的 IKEv2 隧道，再导出配置备份、手动编辑 XML 并导回客户端。

EMS XML 配置

EMS 7.4.3 在“Endpoint Profiles → Remote Access”中打开 Profile 的 XML 编辑器，在目标 <connection> 的 <ike_settings> 中加入 <eap_method>2</eap_method>：

<forticlient_configuration>
    <vpn>
        <ipsecvpn>
            <connections>
                <connection>
                    <name>IKEv2-LDAP</name>
                    <ike_settings>
                        <authentication_method>Preshared Key</authentication_method>
                        <eap_method>2</eap_method>
                    </ike_settings>
                </connection>
            </connections>
        </ipsecvpn>
    </vpn>
</forticlient_configuration>
  • <eap_method>1</eap_method>：使用 EAP-MSCHAPv2，也是默认值。
  • <eap_method>2</eap_method>：使用 EAP-TTLS/PAP。

VPN-only 客户端 XML 配置

  1. 在 FortiClient 中进入 Settings，单击 Backup 导出 .conf 配置备份。

  2. 使用文本编辑器打开配置文件，定位目标 IPsec 隧道：

    <vpn>
    <ipsecvpn>
        <connections>
            <connection>
                <name>IKEv2-LDAP</name>
                <ike_settings>
                    ...
                </ike_settings>
            </connection>
        </connections>
    </ipsecvpn>
</vpn>

  3. 在该隧道的 <ike_settings> 中加入 <eap_method>2</eap_method>，并将修改后的内容另存为新的配置文件。

  4. FortiClient 配置被锁定时先解锁客户端，再进入 Settings，单击 Restore 导入修改后的配置文件。

  5. 打开目标 IPsec VPN 隧道并发起连接。

重要

FortiClient 7.4 不会把当前 EAP Method 保存到配置备份。即使备份来自已经启用 EAP-TTLS 的客户端，将该备份直接还原到另一台 FortiClient 时也不会自动启用 EAP-TTLS。每次用于迁移或还原的配置文件都需要确认已经显式包含 <eap_method>2</eap_method>。

相关信息

FortiClient iOS 和 Android 当前不支持 EAP-TTLS/PAP。FortiClient Windows 从 7.4.3 开始支持 EAP-TTLS。EAP-TTLS 与 MFA 组合至少需要 FortiClient Windows 7.4.4。

连接验证

  1. 确认客户端信任 EAP-TTLS 服务端证书。

    相关信息

    FortiGate 直接连接 LDAP 时，EAP-TTLS 终止在 FortiGate，使用 config system global 中的 wifi-certificate。证书排查方法请参考 VPN → IPSec VPN → 通用IPSec配置 → 一阶段配置 → EAP → EAP-TTLS 证书错误章节。

  2. 发起连接并确认 LDAP Bind 成功。

    相关信息

    使用 MFA 时，FortiClient Windows 至少需要 7.4.4，具体限制请参考 VPN → IPSec VPN → 通用IPSec配置 → 一阶段配置 → EAP → IKEv2 EAP-TTLS 双因素认证章节。

验证 EAP 方法

  1. 在 Windows 注册表编辑器中查看目标隧道的 EAP 方法：

    HKEY_LOCAL_MACHINE\SOFTWARE\Fortinet\FortiClient\IPSEC\Tunnels\<TunnelName>\P1\eap_method
    • 值为 1：EAP-MSCHAPv2。
    • 值为 2：EAP-TTLS。

  2. 连接后打开以下 FortiClient 日志：

    C:\Program Files\Fortinet\FortiClient\logs\trace\FortiIKE_1.log

  3. EAP-TTLS/PAP 生效时，日志中应出现方法 21 (TTLS)、内部方法 PAP 以及认证成功信息：

    EAP-TTLS method loaded
EAP: Initialize selected EAP method: vendor 0 method 21 (TTLS)
EAP-TTLS: Phase2 type: PAP
authentication succeeded

排查方法

  1. 开启 IKE、FNBAM 和 EAP Proxy 调试，然后重新发起一次 VPN 连接。

    diagnose debug console timestamp enable
diagnose debug application ike -1
diagnose debug application fnbamd -1
diagnose debug application eap_proxy -1
diagnose debug enable

  2. 检查 EAP 方法是否为 EAP-TTLS、TLS 握手是否成功，以及 FNBAM 是否向正确的 LDAP 服务器执行用户搜索和 Bind。

  3. 如果用户认证已经完成，但客户端显示 IKE message other than DPD retransmits to maximum，检查 FortiClient EMS 或备份配置中的 IKE 分片是否启用：

    <enable_ike_fragmentation>1</enable_ike_fragmentation>

    重要

    FortiClient 与 FortiGate 两端的 IKE 分片设置需要保持一致。

  4. 排查完成后关闭调试并清理过滤条件。

    diagnose debug disable
diagnose debug reset
diagnose vpn ike log filter clear
